產品簡介
PBA聚合物改性劑是一種特殊的高分子聚合物乳液，加入混凝土或水泥砂漿時即可配制成PBA聚合物混凝土或PBA聚合物水泥砂漿。PBA聚合物混凝土/砂漿具有較好的粘結、抗裂、抗凍、防滲、防腐、抗氯離子滲透、耐磨、耐老化等性能。適用于交通、市政、港口、水利等工程的抗沖磨護面；工業地坪、化工水池的防腐處理；以及地下室、外墻、屋面的建筑防水工程。
PBA聚合物改性劑摻到混凝土/砂漿中后，可均勻地分布在細粒骨料的表面并在一定程度下凝結，使水泥、骨料、聚合物三者相互搭接形成一個完整的網絡膜，從而封閉混凝土/砂漿中的毛細孔隙，阻止介質的侵入，改善混凝土/砂漿的綜合性能。
應用領域
■ 防滲護面工程：大壩面板、船閘底板、港口碼頭、隧道涵洞、橋面鋪裝、輸水溝槽等。
■ 防腐耐蝕工程：石油、化工、制堿、醫藥、糧庫、鹽倉等工業地坪、水池等。
■ 抗沖耐磨工程：公交停車屋面、機場跑道、停機坪、收費站、服務區、停車場進出口、城市下穿通道等。
■ 建筑防水工程：地下室、上人屋面、種植屋面、停車屋面、游泳池、水池、涵洞、污水處理池、危險品處理池等。
■ 薄面修補工程：橋面調平層、橋梁主體、停車場、大壩溢流面、閘墩、水庫面板、港口碼頭等工程的缺陷修補和防碳化處理。
技術參數

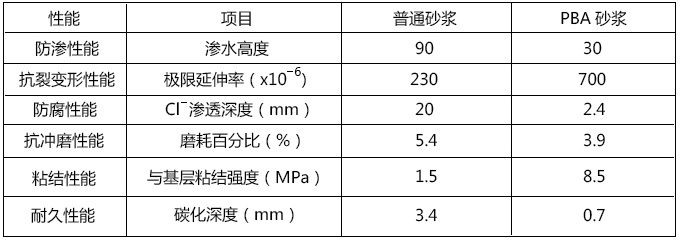

PBA聚合物改性砂漿與普通水泥砂漿的主要性能試驗結果對比如下：
PBA聚合物改性劑可顯著改善混凝土/砂漿的抗裂、抗滲、防腐、耐磨及粘接性能，使混凝土/砂漿的耐久性有效提高。
作用機理
PBA聚合物改性劑對混凝土/砂漿的改性是通過聚合物在水泥漿體中成膜，并改變混凝土/砂漿的微觀結構來實現的，其作用機理如下：
■ 聚合物膜的密閉作用提高了混凝土/砂漿的抗滲防水性能
聚合物薄膜切斷了混凝土/砂漿內部孔隙與外界的通道，減小了水泥凝膠孔的尺寸，使混凝土/砂漿的密實性和抗滲性能大幅度提高。
■ 聚合物膜的填充作用提高了混凝土/砂漿的抗裂變形能力
聚合物薄膜可填充于水泥水化產物的孔隙，使水泥漿體內部的應力狀態得到改善，抗裂變形的能力顯著提高。
■ 聚合物膜的橋鍵作用提高了混凝土/砂漿與基層的粘接能力
聚合物成膜時，聚合物分子與水泥水化產物形成特殊的橋鍵，提高了水泥漿體與基層的粘接力，可防止空鼓脫落。
技術性能
與普通砂漿相比，經PBA聚合物改性的聚合物砂漿具有以下性能：
■ 抗拉、抗折強度分別提高了35％及50％，抗凍指標>D300。
■ 極限引伸率提高1－3倍，彈性模量降低，抗裂性能顯著提高。
■ 與混凝土基層及鋼板粘結強度提高4倍以上。
■ 提高密實性，2天吸水率降低10倍，抗滲性能提高1.5倍，抗氯離子滲透能力提高8倍。
■ 抗老化性能好，經2160小時碳弧燈紫外線加速老化，性能同普通水泥砂漿。
■ 能耐2％硫酸，5％以下鹽酸、硝酸及氫氟酸、耐氨水、乙酸、苯等化學介質腐蝕，其耐腐蝕性能符合GB50046-2008《工業建筑防腐蝕設計規范》的技術要求。
使用方法
■ 摻量：PBA在砂漿中的摻量為水泥用量的10-30%，PBA在混凝土中的摻量為膠凝材料用量的5-10%。
■ 厚度：聚合物砂漿厚度為10-20mm，聚合物混凝土的厚度為40-150mm或根據結構設計確定。
■ 配制：現場采用攪拌機低速攪拌或人工拌制，也可采購商品混凝土或商品砂漿在施工現場與PBA聚合物改性劑進行二次攪拌。
■ 施工流程：基層處理 → PBA水泥凈漿界面處理 → 配制聚合物混凝土/砂漿 → 聚合物混凝土成型/涂抹聚合物砂漿 → 保濕養護。
■ 養護：混凝土/砂漿硬化后立即澆水進行養護，養護時間不少于7天。
