■ 產品簡介
鎂質高性能混凝土抗裂劑由輕燒氧化鎂礦物和硫鋁酸鹽熟料復合而成，產品兼具氧化鎂膨脹劑和硫鋁酸鹽膨脹劑的特點，可有效補償混凝土在不同時期的干燥收縮和溫度收縮，提高混凝土的抗裂性能和密實性能，實現混凝土結構的自防水和超長結構的無縫施工。
鎂質高性能混凝土抗裂劑可應用于對抗裂防滲要求較高的混凝土工程，如地下室、地下空間、地下通道、市政綜合管廊、地鐵、隧道、軌道交道、機場跑道，石油化工基礎等工業與民用建筑工程。
■ 技術原理
現代混凝土早期強度高，水化時間長，其收縮時間主要發生在早期（7-14天），但后期仍有一定的收縮。當膨脹劑的反應時間與混凝土的收縮時間不同步，或膨脹值與混凝土收縮值不匹配時，混凝土則會出現開裂。
單一的氧化鎂膨脹劑具有延遲膨脹的特點，其膨脹率較低且膨脹反應的時間主要發生在后期，一般不能用于普通混凝土工程，而硫鋁酸鹽膨脹劑雖然膨脹率高，但在14天后膨脹反應即趨于停止，不能在后期提供有效的補償收縮，在實際的工程中兩者均存在不足。
鎂質高性能混凝土抗裂劑創造性地將輕燒氧化鎂和硫鋁酸鹽熟料復合，復合化的疊加效應使其同時具備硫鋁酸鹽膨脹劑高效的膨脹速率和氧化鎂膨脹劑延遲膨脹的特點，膨脹發揮時間與混凝土的收縮時間同步，因此可在混凝土硬化的不同階段補償收縮。
■ 為混凝土工程創造的價值
1.膨脹性能可控制
鎂質高性能混凝土抗裂劑復合化的疊加效應使早期膨脹與延遲膨脹完美結合，膨脹效能的發揮與混凝土收縮的速率同步，可保持混凝土的體積穩定性，并可根據使用環境與結構的不同，設計不同的摻量，靈活調控混凝土的膨脹性能。
2.膨脹水化產物穩定
鎂質高性能混凝土抗裂劑的水化產物在工程環境中溶解度低，熱穩定性能好，物理化學性質穩定，由于采取輕燒氧化鎂作為膨脹源，產品的安定性合格，可確保混凝土結構的耐久性。
3.施工簡便，無需苛刻養護
鎂質高性能混凝土抗裂劑采用氧化鎂和硫鋁酸鈣雙膨脹源，緩解了硫鋁酸鈣類膨脹劑對苛刻養護條件的依賴，水化需水量少，無需增加特殊的養護措施，可簡化施工工藝，縮短工期，節約施工成本。

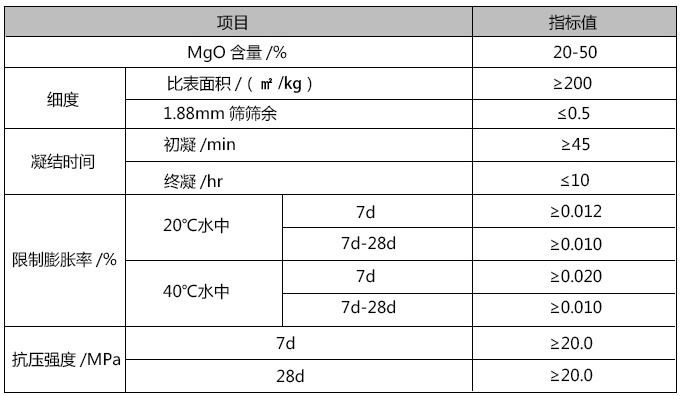

■ 技術性能
■ 注意事項
1.工民建工程
地下停車場、地下人防工程、地下廠房、各類水池、建筑外墻、工業廠房、物流倉庫、糧庫。
2.市政工程
綜合管廊、下穿通道、地下通道、地鐵車站、自來水廠、污水處理廠、垃圾填埋場、危險品處理場。
3.路橋隧道工程
公路隧道、鐵路隧道、城市隧道、輸水隧道、涵洞；公路橋梁、鐵路橋梁、市政橋梁、跨海大橋。
■ 使用說明
摻量：摻量范圍為6%-10%，可根據設計要求和工程特點確定具體摻量。
攪拌：攪拌混凝土時，稱量要準確，嚴格按投料順序投料并均勻攪拌。
施工：混凝土連續澆筑，均勻密實振搗 ，避免漏振，混凝土終凝前應加強二次抹面。
養護：混凝土硬化后立即澆水養護，養護時間不小于14天，冬季施工應保溫保濕養護。
貯存：產品應在干燥陰涼處保存，注意防潮。
